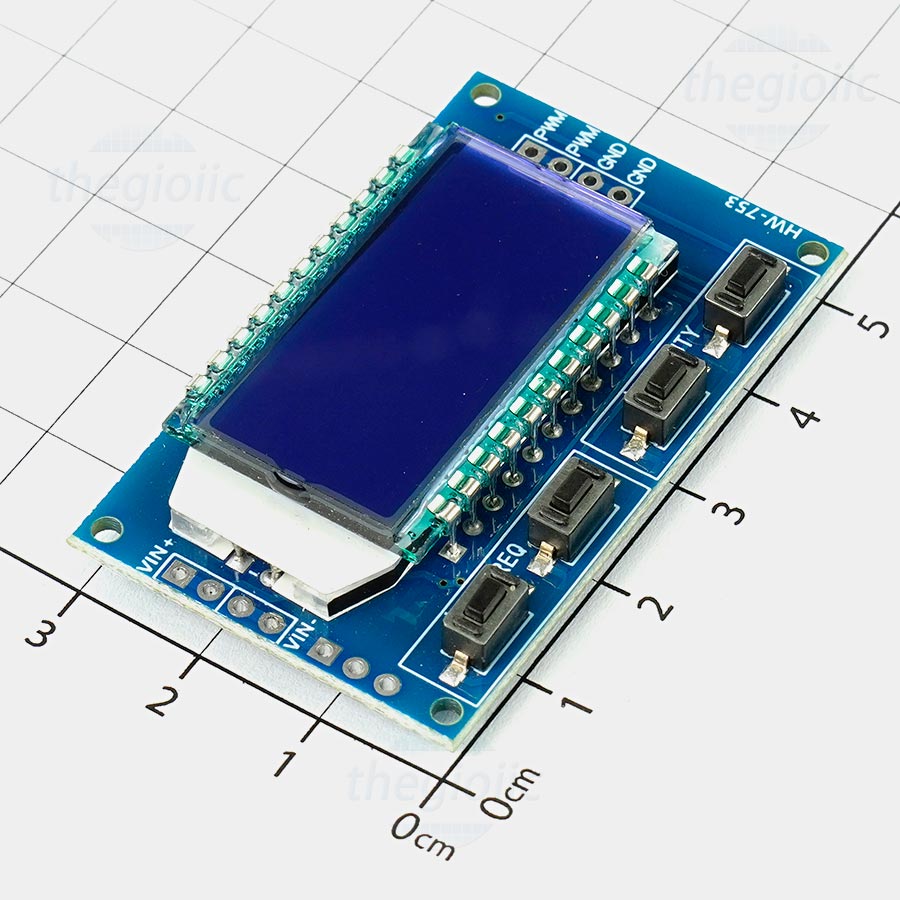

HW-753 mạch phát xung PWM là bộ tạo tín hiệu PWM 2 kênh, được trang bị các nút nhấn chuyên dụng để điều chỉnh tần số và chu kỳ nhiệm vụ một cách riêng biệt. Mạch này cho phép người dùng điều chỉnh tần số và chu kỳ nhiệm vụ của tín hiệu PWM theo yêu cầu. Với độ chính xác cao và hoạt động ổn định, mạch được trang bị màn hình LCD sắc nét. HW-753 thường được ứng dụng trong các lĩnh vực như điều khiển sóng vuông cho động cơ bước, tạo xung điều chỉnh cho MCU, hoặc điều khiển mạch tương đối như điều chỉnh tốc độ ánh sáng thông qua PWM.

Thông số kỹ thuật:

• Nguồn cấp: 3.3 ~ 30VDC
• Tần số làm việc: 1Hz ~ 150KHz
• Nhiệt độ làm việc: -20 ~ +70°C
• Độ chính xác tần số: độ chính xác trong mỗi dải là khoảng 2%
• Khả năng tải tín hiệu: dòng ra có thể khoảng 5 ~ 30mA
• Biên độ: Biên độ PWM bằng điện áp cung cấp

Cú pháp cài đặt (TTL Serial):

• 'Fxxx' , 'Fx.xx', 'Fxx.x', 'Fx.x.x' để cài đặt tần số
• 'Dxxx' để cài đặt độ rộng xung
• 'read' để đọc các thông số

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

 #include <SoftwareSerial.h>

SoftwareSerial SoftSerial(10, 11); // RX | TX pins.

const long BAUDRATE = 9600;
char c = ' ';

void setup()
{
    SoftSerial.begin(BAUDRATE);
    Serial.begin(9600);
    Serial.println("thegioiic.com");
    Serial.println("Test module PWM");
    Serial.println("Nhap 'Fxxx', 'Fx.xx', 'Fxx.x' hoac 'Fx.x.x' de thiet lap tan so");
    Serial.print("Nhap 'Dxxx' de thiet lap chu ky nhiem vu");
    Serial.println("  //'D000' => 'D100'");
    Serial.println("Nhap 'read' de doc cac cai dat hien tai");
}

void loop()
{
    if (SoftSerial.available())
    {
        c = SoftSerial.read();
        if (c=='F' || c=='D') Serial.write(' ');
        Serial.write(c);
    }
    if (Serial.available())
    {
        c = Serial.read();
        SoftSerial.write(c);
        Serial.write(c);
    }
}
