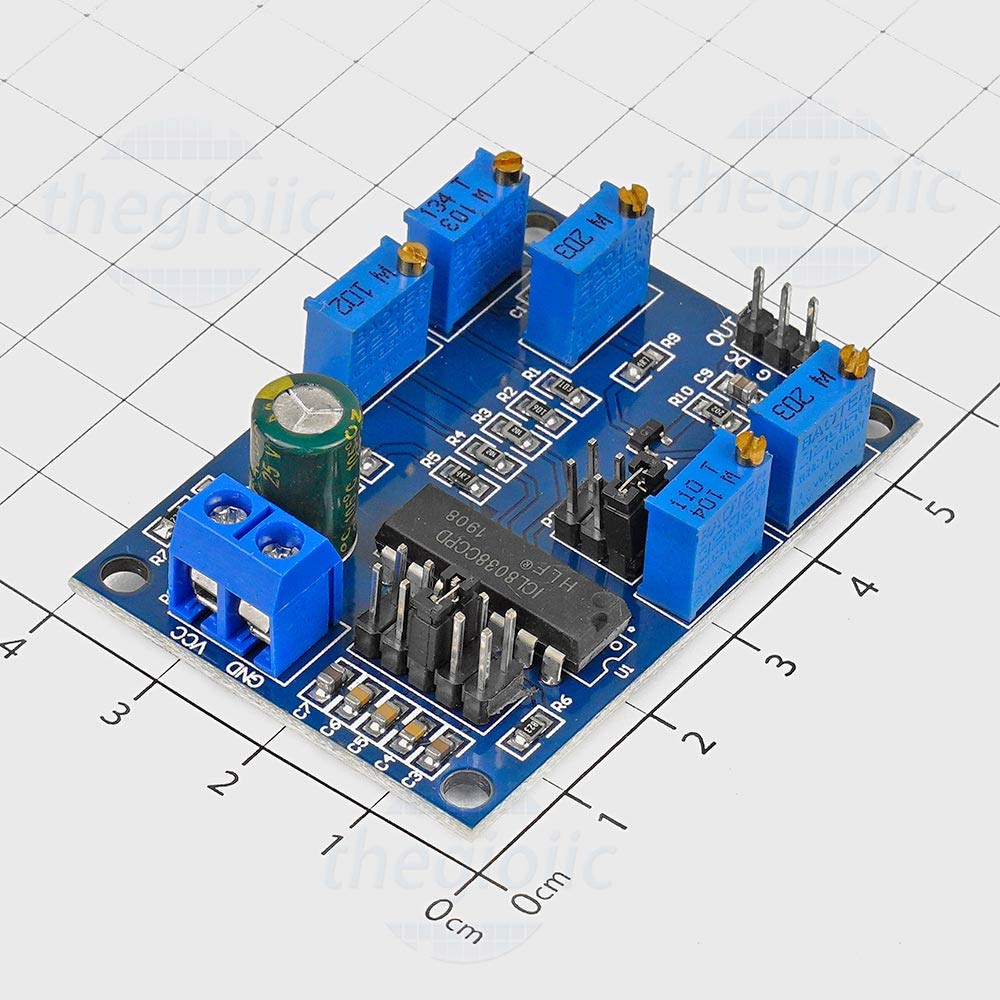

ICL8038 mạch tạo tín hiệu được thiết kế cho dải tần số phổ biến. Mạch có thể điều chỉnh qua 5 biến trở và tạo ra sóng tam giác với độ méo thấp, sóng vuông và sóng sin trong dải tần từ 10Hz đến 450KHz.

Sóng sin có thể được sử dụng cho các tín hiệu thử nghiệm, tín hiệu điều khiển động, tín hiệu tần số sóng mang,…sóng vuông có thể dùng để chuyển đổi tín hiệu, tín hiệu kích hoạt,…sóng tam giác chủ yếu được sử dụng cho quét tín hiệu.

Thông số kỹ thuật:

• Điện áp làm việc: 12V ~ 15VDC
• Đầu ra: sóng tam giác, sóng vuông và sóng sin.
• Dải tần số: 10HZ ~ 450kHz
• Sóng sin biến dạng thấp: 1%
• Chu kỳ: 2% đến 98%
• Nhiệt độ thấp: 50ppm / ℃
• Đầu ra sóng tam giác tuyến tính: 0,1%
• Nhiệt độ làm việc: 0 ~ 70 ℃
• Kích thước: 54.5x37.8mm

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

Chức năng:

• R11: Điều chỉnh tần số
• R12: Điều chỉnh chu kỳ nhiệm vụ sóng vuông
• R13: Điều chỉnh tuyến tính sóng sin
• R14: Điều chỉnh biên độ
• R15: Điều chỉnh tuyến tính sóng vuông
• Jumper P2: chọn dạng sóng khác nhau (hình tam giác, hình vuông hoặc sóng sin)
• Jumper P3: chọn dải tần số khác nhau
• 10Hz-450Hz
• 90Hz-1.5 KHz
• 940Hz-15 KHz
• 6KHz-120 KHz
• 20KHz-450KHz
