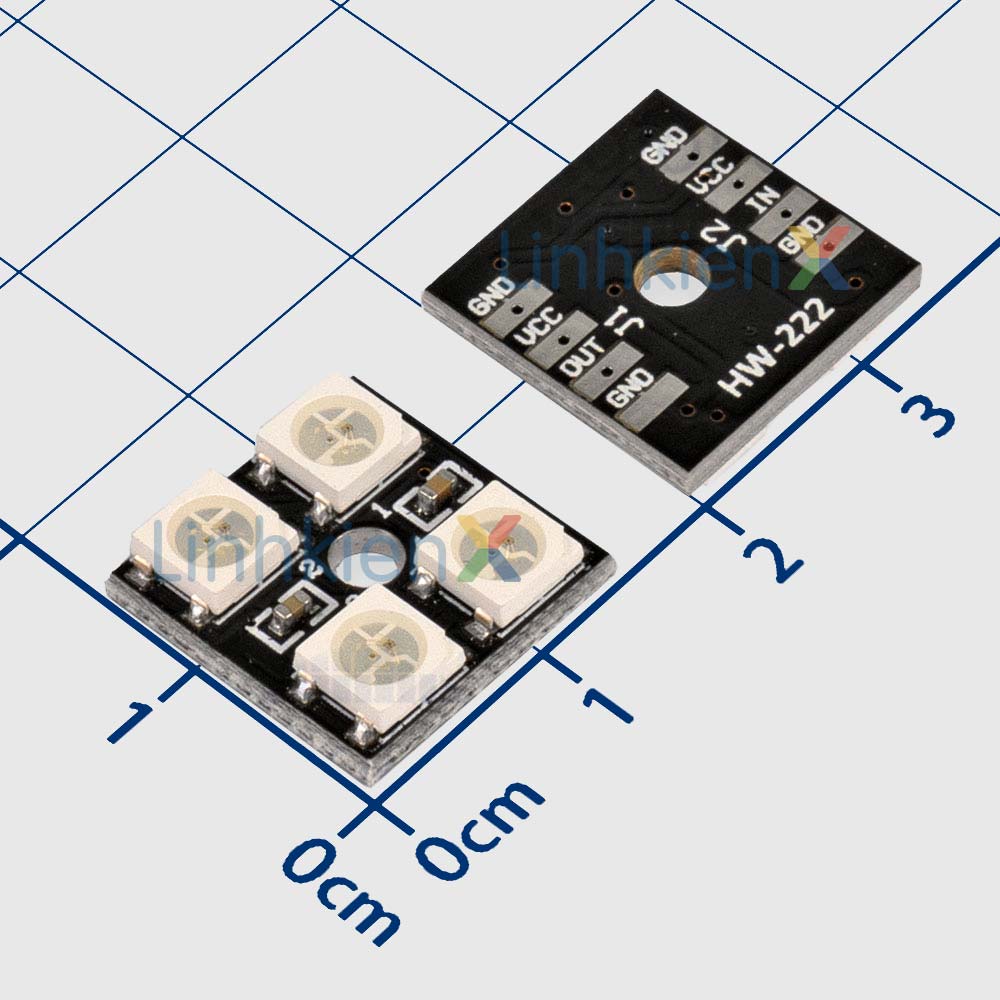

Mạch hiển thị NEOPixel WS2812 gồm 4 LED RGB 5050 với đầy đủ màu sắc, giao tiếp qua chuẩn 1-wire (1 cổng IO điều khiển nhiều LED). Sản phẩm thường dùng trong trang trí, hiển thị, đồng hồ, vòng tay, thời trang, và có thể kết hợp với Arduino. Mỗi LED hiển thị đến 160.000 màu và 256 cấp độ sáng.

Thông số kỹ thuật:

• Điện áp hoạt động: 5VDC
• Chip: WS2812 (đèn LED tích hợp)
• LED: 5050 RGB đầy đủ màu sắc
• Cổng: Kỹ thuật số
• Nền tảng: Arduino vi điều khiển
• 5050 LED nổi bật, chip điều khiển tích hợp, chỉ có 1 cổng IO để điều khiển nhiều đèn LED
• Điều chỉnh độ sáng tricolor 256, màn hình TFT 160.000 màu, tần số quét không nhỏ hơn 400Hz /S
• Tốc độ làm 30 khung hình / giây, thậm chí cả chế độ mức thấp cũng không ít hơn 512 điểm
• Gửi và nhận dữ liệu ở tốc độ lên tới 800Kb / giây
• Làm nổi bật LED, độ sáng màu sáng nhất quán

Datasheet

Sử dụng cơ bản

• Cài đặt thư viện
  • Thư viện Adafruit NeoPixel
  • Sau khi tải thư viện về, bạn mở cửa sổ Arduino, chọn Sketch --> Import Library… --> Add Library… sau đó chọn file .zip mà bạn vừa tải về để có thể sử dụng thư viện.
• Kết nối dây

• Code mẫu

#include <Adafruit_NeoPixel.h>
#define PIN 15  // Chan DI cua mach
#define NUM_LED 4  //Tong so Led tren mach
Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_LED, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
  strip.begin();
  strip.setBrightness(30);
  strip.show();
}
void loop() {
  rainbowCycle(10);
}
void rainbowCycle(uint8_t wait) {
  uint16_t i, j;
  for(j=0; j<256*5; j++) { // 5 cycles of all colors on wheel
for(i=0; i< strip.numPixels(); i++) {
  strip.setPixelColor(i, Wheel(((i * 256 / strip.numPixels()) + j) & 255));
}
strip.show();
delay(wait);
  }
}
uint32_t Wheel(byte WheelPos) {
  WheelPos = 255 - WheelPos;
  if(WheelPos < 85) {
return strip.Color(255 - WheelPos * 3, 0, WheelPos * 3);
  }
  if(WheelPos < 170) {
WheelPos -= 85;
return strip.Color(0, WheelPos * 3, 255 - WheelPos * 3);
  }
  WheelPos -= 170;
  return strip.Color(WheelPos * 3, 255 - WheelPos * 3, 0);
}
