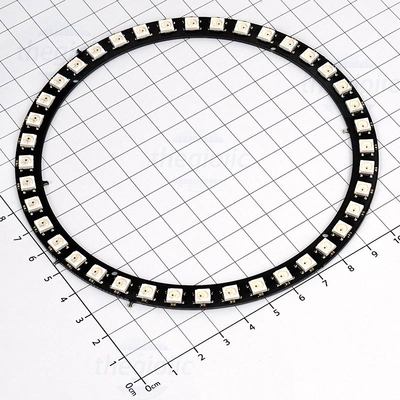

Mạch hiển thị NEOPixel WS2812 bao gồm 40 LED RGB 5050 với đầy đủ màu sắc và giao tiếp nối tiếp qua chuẩn 1-wire (chỉ cần 1 cổng IO để điều khiển nhiều đèn LED).

Mạch rất dễ sử dụng với bộ thư viện hỗ trợ đi kèm, mỗi LED có khả năng hiển thị lên đến 160.000 màu và 256 cấp độ sáng khác nhau. Mạch phù hợp cho các ứng dụng trang trí và hiển thị như đồng hồ LED, vòng đeo tay LED…

Thông số kỹ thuật:

• Điện áp hoạt động: 5VDC
• Chip: WS2812 (đèn LED tích hợp)
• LED: 5050 RGB đầy đủ màu sắc
• Cổng: Kỹ thuật số
• Nền tảng: Arduino vi điều khiển
• 5050 LED nổi bật, chip điều khiển tích hợp, chỉ có 1 cổng IO để điều khiển nhiều đèn LED
• Điều chỉnh độ sáng tricolor 256, màn hình TFT 160.000 màu, tần số quét không nhỏ hơn 400Hz /S
• Tốc độ làm 30 khung hình / giây, thậm chí cả chế độ mức thấp cũng không ít hơn 512 điểm
• Gửi và nhận dữ liệu ở tốc độ lên tới 800Kb / giây
• Làm nổi bật LED, độ sáng màu sáng nhất quán

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

WS2812B

Thư viện Adafruit_NeoPixel

Sử dụng cơ bản

• Cài đặt thư viện
  • Thư viện Adafruit NeoPixel
  • Sau khi tải thư viện về, bạn mở cửa sổ Arduino, chọn Sketch --> Import Library… --> Add Library… sau đó chọn file .zip mà bạn vừa tải về để có thể sử dụng thư viện.
• Kết nối dây

• Code mẫu

#include <Adafruit_NeoPixel.h>
#define PIN 15  // Chan DI cua mach
#define NUM_LED 40  //Tong so Led tren mach
Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_LED, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
  strip.begin();
  strip.setBrightness(30);
  strip.show();
}
void loop() {
  rainbowCycle(10);
}
void rainbowCycle(uint8_t wait) {
  uint16_t i, j;
  for(j=0; j<256*5; j++) { // 5 cycles of all colors on wheel
for(i=0; i< strip.numPixels(); i++) {
  strip.setPixelColor(i, Wheel(((i * 256 / strip.numPixels()) + j) & 255));
}
strip.show();
delay(wait);
  }
}
uint32_t Wheel(byte WheelPos) {
  WheelPos = 255 - WheelPos;
  if(WheelPos < 85) {
return strip.Color(255 - WheelPos * 3, 0, WheelPos * 3);
  }
  if(WheelPos < 170) {
WheelPos -= 85;
return strip.Color(0, WheelPos * 3, 255 - WheelPos * 3);
  }
  WheelPos -= 170;
  return strip.Color(WheelPos * 3, 255 - WheelPos * 3, 0);
}
