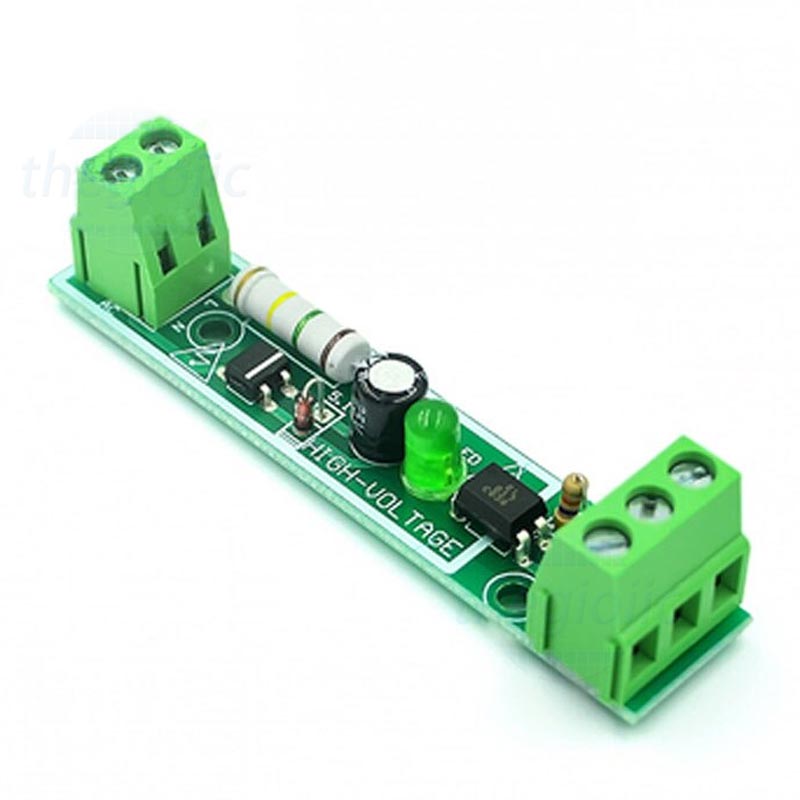

Mạch Opto cách ly 1 kênh được thiết kế để phát hiện sự hiện diện của điện áp 220VAC thông qua các mức logic cao hoặc thấp. Mạch này có dải điện áp từ 3.3V đến 24V, phù hợp với các vi điều khiển (MCU) và PLC. Việc sử dụng opto giúp cách ly tín hiệu AC với tín hiệu logic TLL, bảo vệ mạch điện tử khỏi điện áp cao và ngăn ngừa sự giao thoa giữa các tín hiệu điện áp cao và thấp, từ đó đảm bảo an toàn và hiệu quả trong các ứng dụng giám sát và điều khiển tự động.

Thông số kỹ thuật:

• Loại opto: PC817C
• Điện áp phát hiện: 220VAC
• Điện áp TLL vào: 3.3VDC-24VDC (VDK: 3.3VDC – 24VDC; PLC: 24VDC)
• Đầu ra OUT khi so với GND: OUT =  VCC (khi chưa có điện AC vào); OUT = GND (khi có điện AC vào)
• Lưu ý khi sử dụng phải mắc đúng chiều đầu vào L và N3
