• Điện áp hoạt động: 3.3VDC

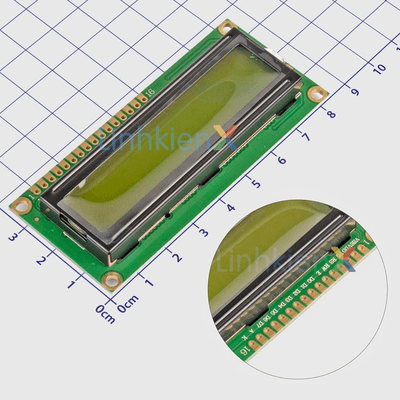

• LCD STN độ tương phản cao 16x2
• Chữ đen nền vàng xanh
• Đèn LED nền vàng xanh
• Ký tự 5x8 dot
• IC điều khiển HD44780 hoặc tương đương
• Giao tiếp 4 hoặc 8 bit
• Tương thích với các loại vi điều khiển và board Arduino, ATMEL AVR hoặc PIC
• Kích thước module: 80 x 36 x 13.5mm
• Kích thước khung chữ: 66 x 16mm

Sơ đồ chân:

1: VSS chân GND
2: VDD chân dương 3.3V
3: V0 là đầu điều chỉnh độ tương phản LCD. Khi kết nối công suất dương, độ tương phản là yếu nhất. Khi sử dụng công suất nối đất, độ tương phản là cao nhất. Khi độ tương phản quá cao, sẽ xảy ra hiện tượng tương phản thông qua chiết áp 10K.
4: RS là lựa chọn thanh ghi. Khi mức cao được chọn, thanh ghi dữ liệu được chọn và khi mức thấp được chọn, thanh ghi lệnh được chọn.
5: R / W là đường tín hiệu đọc / ghi. Khi ở mức cao, nó thực hiện thao tác đọc và khi ở mức thấp, nó sẽ thực hiện thao tác ghi. Khi RS và RW ở mức thấp cùng nhau, có thể ghi địa chỉ lệnh hoặc hiển thị. Khi RS thấp, RW có thể đọc tín hiệu bận và khi RS ở mức cao, RW có thể được ghi vào dữ liệu.
6: Thiết bị đầu cuối E là thiết bị đầu cuối cho phép. Khi thiết bị đầu cuối E thay đổi từ mức cao sang mức thấp, mô đun tinh thể lỏng thực hiện lệnh.
7 đến 14: D0 đến D7 là các đường dữ liệu hai chiều 8 bit.
15: Đèn nền dương
16: Đèn nền âm
