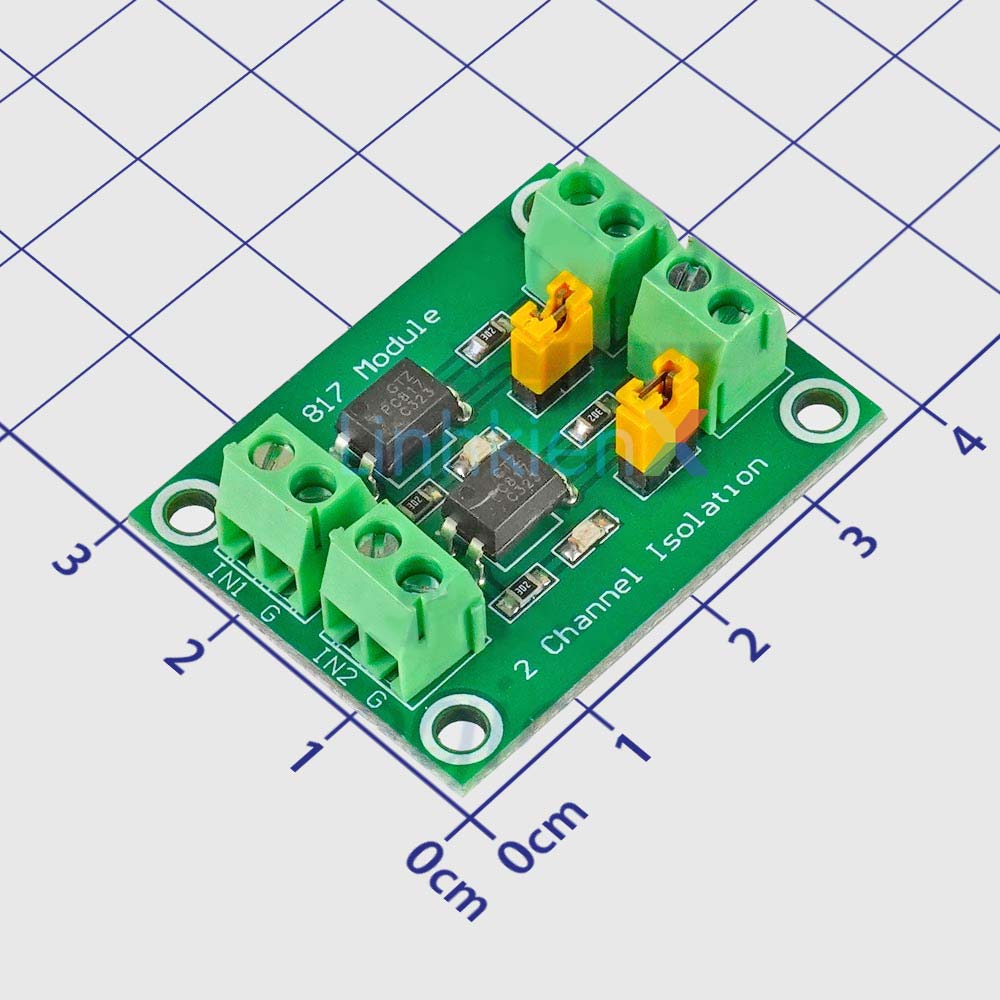

PC817 mạch Opto cách ly 2 kênh được sử dụng để chuyển mức tín hiệu digital hoặc cách ly tín hiệu với các nguồn nhiễu qua Opto. Mạch này được thiết kế nhỏ gọn và hoạt động ổn định, sử dụng 2 opto 817 để thực hiện chức năng cách ly. Nhờ vào thiết kế này, người dùng có thể đạt được tín hiệu điều khiển và tín hiệu điều khiển cách ly. Mạch có thể được sử dụng trực tiếp với vi điều khiển hoặc các cổng I/O của thiết bị khác để thực hiện điều khiển cách ly điện áp, có thể điều khiển các tín hiệu có điện áp nhỏ.

Thông số kỹ thuật:

• Port điện áp đầu ra: 3.6~30VDC
• Port điều khiển tín hiệu điện áp: 3.6~24VDC
• Đầu jumper đầu ra có thể được kéo lên hoặc kéo xuống
• Onboard 2-Channel 817 hoạt động độc lập: có thể điều khiển điện áp khác nhau tại thời điểm đó
• Kích thước: 38x29mm

int input_npn = 2;
int out_npn = 9;

void setup()
{
    pinMode(input_npn , INPUT_PULLUP);
    pinMode(out_npn , OUTPUT);
    Serial.begin(9600);
}
void loop()
{
    bool i = digitalRead(input_npn);
    digitalWrite(out_npn,i);
    Serial.println(i);
    delay(250);
}
