Giới thiệu

Module Điều Khiển Động Cơ Bước Reprap A4988 là một bộ điều khiển động cơ bước phổ biến cho máy in 3D, robot và các ứng dụng tự động hóa khác.

Đặc điểm

• Điện áp hoạt động: 8V đến 35V
• Dòng điện tối đa: 2A trên mỗi pha
• Chế độ bước: Full bước, 1/2 bước, 1/4 bước, 1/8 bước, 1/16 bước
• Giao tiếp: Step, Dir, Enable, MS1, MS2, MS3
• Kích thước: Nhỏ gọn (15mm x 20mm x 2mm)
• Tính năng:
  • Tự động ngắt điện khi quá nhiệt
  • Điều chỉnh dòng điện bằng triết áp
  • Hỗ trợ nhiều chế độ bước
  • Dễ sử dụng

Các lựa chọn thay thế cho A4988: DRV8825, L6474, L6207, L6208, TMC2208, TMC2209

A4988 Pinout

Cách sử dụng Mô-đun trình điều khiển A4988

Như đã đề cập trước đó A4988 có một bộ dịch tích hợp sẵn, vì vậy chỉ cần hai dây để kết nối nó với bo mạch điều khiển. Sơ đồ mạch để giao tiếp mô-đun A4988 với vi điều khiển để điều khiển động cơ bước được hiển thị bên dưới.

Như hình trên chỉ có hai chân DIR và STEP của mô-đun được kết nối với Arduino. Chân STEP được sử dụng để điều khiển các bước trong khi chân DIR được sử dụng để điều khiển hướng. Các chân vi bước (MS1, MS2 và MS3) được sử dụng để vận hành mô-đun trình điều khiển trong các chức năng bước khác nhau.

Trong mạch trên, các chân MS1, MS2 và MS3 bị ngắt kết nối, điều đó có nghĩa là trình điều khiển sẽ hoạt động ở chế độ toàn bước. Trình điều khiển động cơ này có tụ điện gốm ESR thấp trên bo mạch, khiến nó dễ bị xung điện áp, vì vậy, bạn nên sử dụng tụ điện ít nhất 47µf trên các chân cấp nguồn của động cơ.

Các dây của Động cơ bước được kết nối với các chân đầu ra (1A, 1B, 2A & 2B) của mô-đun trình điều khiển. Nó thường được sử dụng để điều khiển động cơ bước dòng NEMA như NEMA17, NEMA23 và NEMA34

Ứng dụng

• Máy in 3D
• Robot
• CNC
• Máy cắt laser
• Các ứng dụng tự động hóa khác

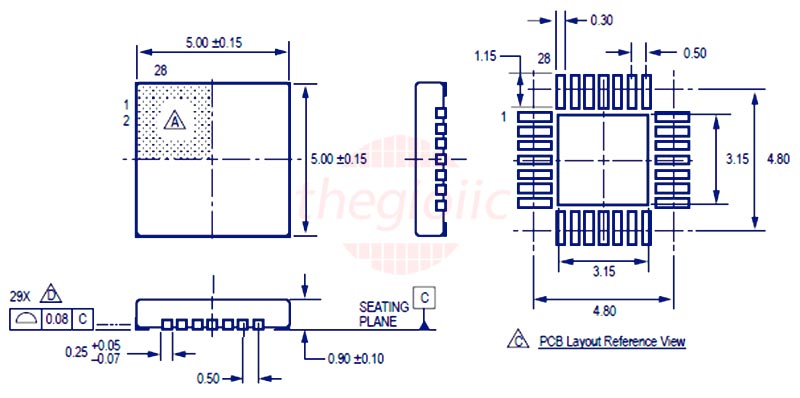

Sơ đồ 2D IC A4988
