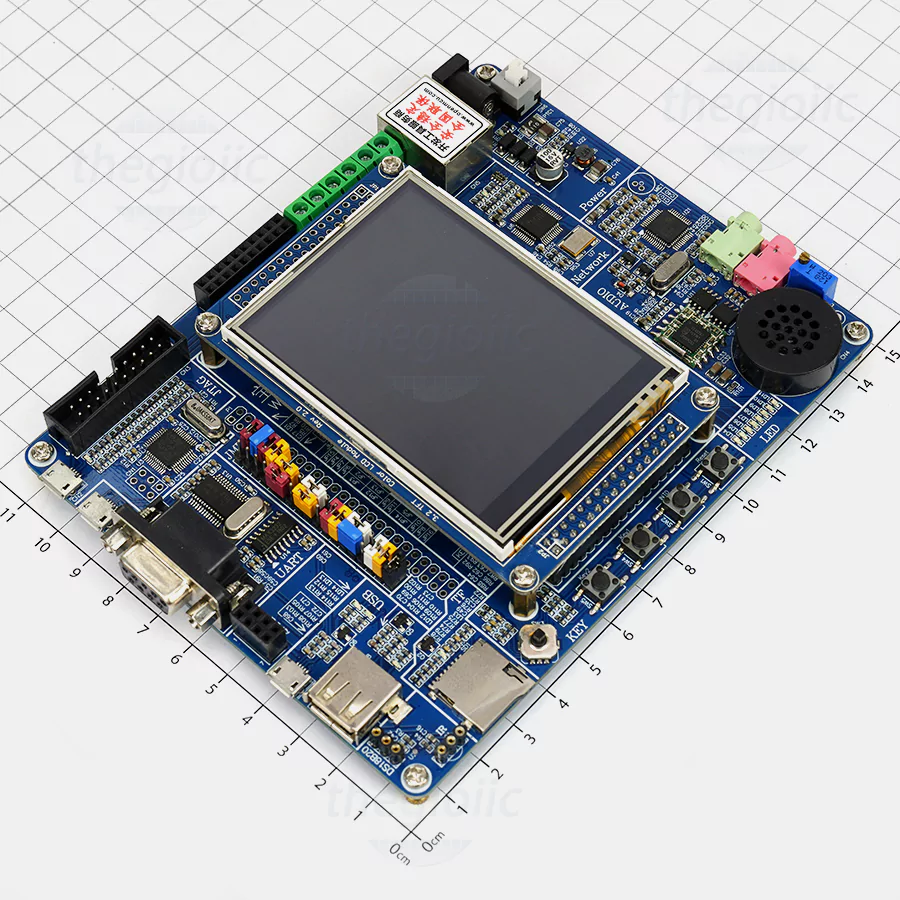

Mô tả (MCU Mạnh mẽ với lõi: Cortex-M3):

• Tốc độ xử lý lên đến 100MHz và bao gồm hỗ trợ tám khu vực của đơn vị bảo vệ bộ nhớ (MPU)
• Bộ điều khiển ngắt vector lồng nhau (NVIC)
• Bộ nhớ chương trình Flash 512KB trên chip, để hỗ trợ lập trình trong hệ thống (ISP) và Lập trình trong ứng dụng (IAP)
• 64KB SRAM cho CPU hiệu suất cao thông qua bus hướng dẫn, bus hệ thống, truy cập bus dữ liệu
• Ma trận đa lớp AHB với bộ điều khiển DMA 8 kênh, mục đích chung (GPDMA)
• Hỗ trợ SSP, UART, AD / DA, hẹn giờ, GPIO, v.v., có thể được sử dụng để chuyển bộ nhớ sang bộ nhớ
• Giao diện kiểm tra / gỡ lỗi JTAG tiêu chuẩn và gỡ lỗi dòng nối tiếp và tùy chọn cổng theo dõi dòng nối tiếp
• Mô-đun theo dõi mô phỏng hỗ trợ theo dõi thời gian thực
• 4 chế độ công suất thấp: ngủ, ngủ sâu, tắt nguồn, tắt nguồn sâu
• Nguồn điện 3.3V đơn (2.4V - 3.6V)
• Nhiệt độ hoạt động: -40C - 85C
• Ngõ vào ngắt không che được (NMI)
• Mạch khởi động lại nguồn tích hợp trên chip
• Hệ thống tích hợp đánh bại bộ đếm thời gian (SysTick), để tạo thuận lợi cho việc di chuyển hệ điều hành.

Nguồn tài nguyên phong phú trên mạch:

• Giao diện nối tiếp RS232 2 chiều, Một bằng cách sử dụng cáp nối tiếp thẳng qua, USB khác đến 232 hỗ trợ tất cả các cách ISP tải xuống
• Giao diện giao tiếp bus 2 đường CAN (Bộ thu phát CAN: SN65VHD230)
• Giao diện truyền thông RS485 (485 Bộ thu phát: SP3485)
• Giao diện mạng Ethernet RJ45-10 / 100M (Ethernet PHY: DP83848)
• Giao diện đầu ra DA (card âm thanh USB có thể thực hiện các thử nghiệm trên loa trên bo mạch và trình điều khiển đầu ra loa)
• Giao diện đầu vào AD (đầu vào chiết áp có thể điều chỉnh)
• Giao diện hiển thị LCD màu (có thể lấy TFT 3,2 "hoặc 4,3" hoặc 5 "hoặc 7")
• Giao diện USB2.0, máy chủ USB và Giao diện thiết bị USB.
• Giao diện thẻ SD (SPI) (khả dụng với hệ thống tệp FAT12, FAT16, FAT32)
• Giao diện IIC (24LC02)
• Giao diện FLASH nối tiếp SPI (W25Q16)
• Hỗ trợ giao diện không dây 2.4G (NRF24L01) Hỗ trợ kiểu máy ảnh OV7670
• Hỗ trợ mô hình đo nhiệt (DS18B20)
• 1 giao diện hồng ngoại
• Mô hình radio tích hợp (TEA5767)
• VS1003B Thiết bị giải mã MP3 trên bo mạch.VS1003 là một bộ giải mã âm thanh MP3 / WMA / MIDI chip đơn và bộ mã hóa ADPCM. Nó có hiệu suất cao, bộ xử lý DSP công suất thấp độc quyền, điểm VS DSP4, bộ nhớ dữ liệu làm việc, RAM hướng dẫn 5 KiB và RAM dữ liệu 0,5 KiB cho các ứng dụng người dùng, điều khiển nối tiếp và giao diện dữ liệu đầu vào, 4 chân I / O đa năng, một UART, như cũng như bộ khuếch đại âm thanh nổi mono ADC tốc độ mẫu thay đổi chất lượng cao và DAC âm thanh nổi, tiếp theo là bộ khuếch đại tai nghe và bộ đệm chung.
• 2 phím người dùng, 2 phím chức năng và nút INT0 Reset, 8 đèn LED
• 1 Năm phím để nhập cần điều khiển (Joystick)
• Một điện trở có thể điều chỉnh chính xác (20K)
• Chức năng tải xuống USB to 232 ISP, tải xuống JTAG tiêu chuẩn, giao diện gỡ lỗi mô phỏng.
• Tích hợp trình giả lập USB: khả năng mô phỏng và gỡ lỗi để hỗ trợ trực tuyến và hỗ trợ KEIL, IAR và môi trường phát triển chính thống khác.
  nguồn điện 5V bên ngoài tùy chọn hoặc đầu vào USB để cung cấp nguồn điện 5V.
  dẫn tất cả IO (2,54MM), mạch bên ngoài thân thiện với người dùng đến sự phát triển thứ cấp của các ứng dụng khác.
• Kích thước: 16.7 x 11.5cm

Phần B: Giới thiệu về Mô-đun LCD TFT 3.2 "

• Giao diện bus song song 8 bit hoặc 16 bit, chế độ 8 bit sử dụng 74HC573 chốt 8 bit thấp (R7 ngắn cho phép chế độ 8 bit), mở R7 là chế độ 16 bit (mặc định), sử dụng bus hoạt động 8 bit cao ở chế độ 8 bit float 8 bit thấp, hỗ trợ thiết bị dòng ATMEL DataFlash AT45DBxxx, Có thể sử dụng trực tiếp trình điều khiển MCU AVR, PIC, C51, ARM.STM32.

Giới thiệu chung

• Độ phân giải: QVGA 262K 240 * RGB * 320
• Kích thước: 3.2 "
• Bộ điều khiển: SSD1298
• Bảng điều khiển cảm ứng: 4 dây
• Pin Pitch: 37Pins & 1mm
• Điện áp hoạt động 2,7-3,3V
• Đèn nền: 5 đèn LED song song
• Bộ điều khiển bảng điều khiển cảm ứng RSM1843 trên bo mạch tương thích trực tiếp với ADS7843
• Tiêu đề PCB 2,54mm tiêu chuẩn để tạo mẫu
• Hỗ trợ giao diện thẻ SD

Interface instruction of 3.2" TFT LCD Module

Pin Function Pin Function

• 1 3V3 17 DB14
• 2 GND 18 DB15
• 3 DB00 19 CS
• 4 DB01 20 RS
• 5 DB02 21 WR
• 6 DB03 22 RD
• 7 DB04 23 RESET
• 8 DB05 24 EN back_light enable
• 9 DB06 25 MISO
• 10 DB07 26 TP_INT
• 11 DB08 27 MOSI
• 12 DB09 28 LE
• 13 DB10 29 SCLK
• 14 DB11 30 F_CS
• 15 DB12 31 TP_CS
• 16 DB13 32 SD_CS

Package included:

1x Beemer LPC1768 Board

1x 3.2" LCD with Touch Panel

1x MINI USB Cable

1x serial Cable

1x Cross Network Cable

1x 5V1A power adapter

1x DVD ROM(content software,schematic,routines,drives,documents some in chinese)

BMW Board DVD List
1 Schematic
2 User Manual
3 Example
4 Library
5 Software
6 Document
7 Operating System

BMW board Basic Routines
(Test 1)  GPIO()(2012.4.13)
(Test 2)  EXTI()(2012.4.13)
(Test 3)  UART()(2012.4.13)
(Test 4)  I2C()(2012.4.13)
(Test 5)  I2S()(2012.4.13)
(Test 6)  PWM()(2012.4.13)
(Test 7)  ADC()(2012.4.13)
(Test 8)  CAN()(2012.4.13)
(Test 9)  Joystick（5 keys）()(2012.4.13)
(Test 10)  RTC()(2012.4.13)
(Test 11)  Timer()(2012.4.13)
(Test 12)  DAC()(2012.4.13)
(Test 13)  DMA()(2012.4.13)
(Test 14)  EasyWEB()(2012.4.13)
(Test 15)  USBAudio() (2012.4.13)
(Test 16)  USBCDC()(2012.4.13)
(Test 17)  USBHID()(2012.4.13)
(Test 18)  USBHostLite()(2012.4.13)
(Test 19)  USBMem()(2012.4.13)
(Test 20)  Flash-AT45DB161(3.2)(2012.4.13)
(Test 21)  WDT()(2012.4.13)
(Test 22)  RS485()(2012.4.13)
(Test 23)  TCPnet()(2012.4.13)
(Test 24)  Flash-M45PE16()(2012.4.13)
(Test 25)  FAT_word stock download()(2012.4.13)
(Test 26)  OV7670camera test program(3.2)(2012.4.13)
(Test 27)  Tetris(3.2)(2012.5.3)
(Test 28)  FAT32_image decode(3.2)(2012.4.28)
(Test 29)  Rf24L01 send-receive
(Test 30)  CAN_UART(2012.6.26)
(Test 31)  CAN_AD_LCD(2012.6.27)
(Test 32)  Camera
(Test 33)  DS18B20
(Test 34)  FM_Radio
(Test 35)  Infrared
(Test 36)  MP3 Player
(Test 37)  NRF24L01
(Test 38)  Zigbee

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

BMW board LCD Application
3.2 TFT
(Test 1)  FAT32_image decode(3.2)(2012.4.13)
(Test 2)  LCD(1298)()(2012.4.20)
(Test 3)  touch screen 1298I(3.2)(2012.4.13)
(Test 4)  Tetris(3.2)(2012.5.3)
4.3 TFT
(Test 1)  4.3brush screen (4.3)(2012.4.13)
(Test 2)  4.3touch screen (4.3)(2012.4.13)
(Test 3)  FAT32_image decode(4.3)(2012.4.28)
7 TFT
(Test 1)  7.0brush screen (7.0)(2012.9.18)

BMW board OS
3.2 TFT
(Test 1)  ucos(2.91)+LCD+GUI(3.2)(2012.4.13)
(Test 2)  ucos(2.52)+LCD+GUI(3.2)(2012.4.13)
(Test 3)  UCOS+UCGUI+CAN(3.2)(2012.7.28)
3.5 TFT
(Test 1)  UCOS+UCGUI(3.5)(2012.4.13)
(Test 2)  ucos(2.91)+LCD+GUI(3.5)(2012.4.13)
4.3 TFT
(Test 1)  uCOS_uCGUI4.3(4.3)(2012.4.13)
7 TFT
