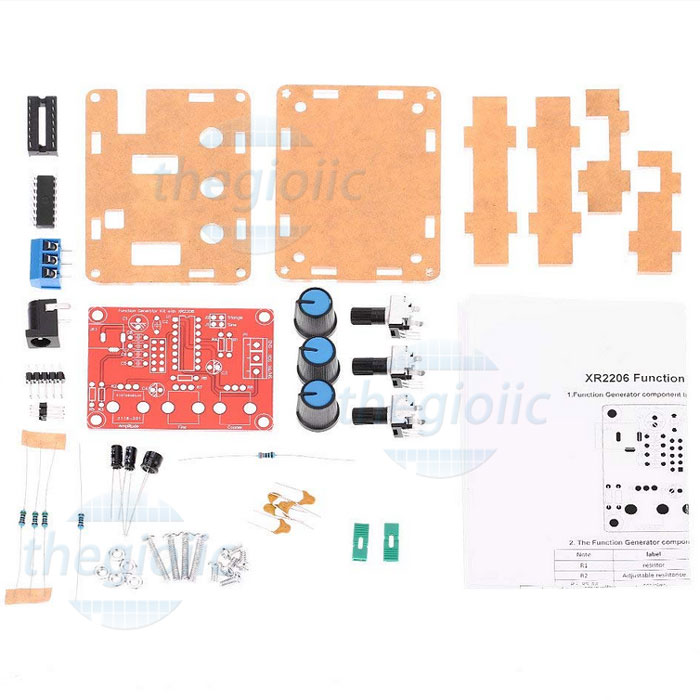

XR2206 bộ tạo tín hiệu sóng vuông, sin, tam giác tự lắp là 1 bộ tạo tín hiệu độ phân giải cao, có khả năng tạo ra các dạng sóng sin, tam giác và vuông với dải tần số từ 1Hz đến 1MHz. Mạch có thể điều chỉnh biên độ và tần số thông qua biến trở. Nó hỗ trợ phạm vi điện áp đầu vào rộng, sử dụng nguồn ngoài từ 9-12V hoặc pin 9V.

Thông số kỹ thuật:

• Điện áp hoạt động: 9-12VDC
• Dạng sóng: hình vuông, hình sin & hình tam giác
• Trở kháng: 600 Ohm + 10%
• Tần số: 1Hz - 1MHz

Sóng hình Sin:

• Biên độ: 0 - 3V ở đầu vào 9VDC
• Độ méo: Dưới 1% (ở 1kHz)
• Độ phẳng: + 0,05dB 1Hz - 100kHz

Sóng vuông:

• Biên độ: 8V (không tải) ở đầu vào 9VDC
• Thời gian tăng: ít hơn 50ns (ở 1kHz)
• Thời gian giảm: ít hơn 30ns (ở 1kHz)
• Đối xứng: dưới 5% (ở 1kHz)

Sóng tam giác:

• Biên độ: 0 - 3V ở đầu vào 9VDC
• Độ tuyến tính: Dưới 1% (lên đến 100kHz) 10mA
